Активный соляной электрод «Н-УДАВ» (необслуживаемый)

Данная серия выпускается с 2018 года. Отличие электродов «Н-УДАВ» от «УДАВ» состоит в том, что в верхней части необслуживаемого электрода находится соляной модуль – резервуар с запасом соляного наполнителя, который обеспечивает стабильную работу заземлителя на протяжении всего срока службы.

Характеристики:

• диаметр электрода: 60 мм;

• толщина стенки: не менее 4 мм;

• исполнение: вертикальное (рис. 5) / горизонтальное (рис. 6);

• длина электрода: 3/6/9/12 м, электроды длиной 9 м, 12 м изготавливаются исключительно модульного типа     (длина модулей 3 м, 6 м, модули соединяются между собой при помощи фланцевого соединения);

• материал электрода: нержавеющая сталь (рекомендуемый) / оцинкованная сталь;

• способ подключения к проводнику: медный отвод (стандартно) / полосовая сталь (опционально);

• тип электрода: необслуживаемый (на весь срок эксплуатации);

• модуль соляной: «Н-01» (для электродов длиной 3 м и 6 м) / «Н-02» (для электродов длиной 9 м и 12 м);

• срок службы: 30 лет.

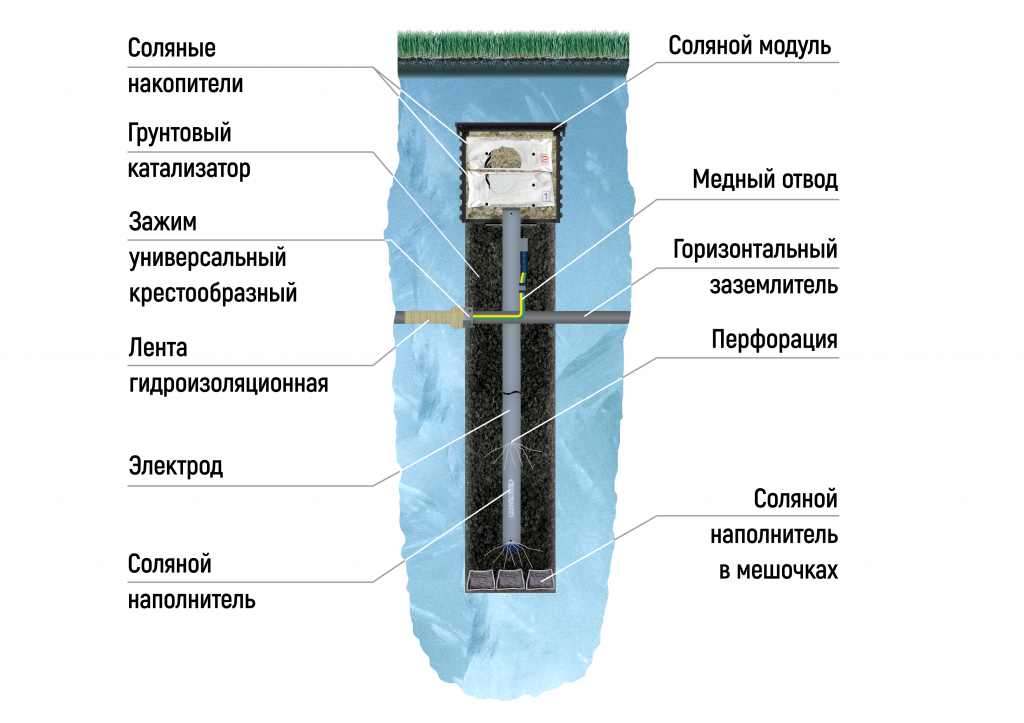

Рис. 5. Электрод «Н-УДАВ», вертикальное исполнение.

Рис. 6. Электрод «Н-УДАВ», горизонтальное исполнение.

В комплект поставки активного соляного электрода «Н-УДАВ» входит:

• Электрод;

• Грунтовый катализатор «ГАК-30»;

• Соляной наполнитель «СНАП-24»;

• Соляной модуль «Н-01»/«Н-02»;

• Зажим универсальный крестообразный;

• Паста контактная проводящая;

• Лента гидроизоляционная;

• Воронка картонная;

• Набор инструментов и материалов для монтажа;

• Паспорт и инструкция по монтажу.

Состав и масса комплектов активных соляных электродов меняются в зависимости от длины и типа электрода.
