Соединители взрывозащищенные рудничные типа СВР, РВ Exd[ia]I/1Ехd[ia]IIAT4, Exd[ia]IU/Ехd[ia]IIAU

Каталог продукцииВзрывозащищенное оборудованиеСоединители электрическиеСоединители взрывозащищенные рудничные типа СВР, РВ Exd[ia]I/1Ехd[ia]IIAT4, Exd[ia]IU/Ехd[ia]IIAU

Назначение

Соединители взрывозащищенные рудничные типа СВР (далее - соединители) предназначены для соединения и разъединения электрических цепей напряжением до 1140 В частотой 50 и 60 Гц переменного тока при присоединении гибких кабелей к электродвигателям и электрооборудованию угольных комбайнов и других забойных машин, для соединения двух отрезков кабелей, проложенных по горным выработкам угольных шахт и рудников, а также для соединения и разъединения отрезков кабельной сети, различных электрических агрегатов, установок и машин между собой и с источниками электрической энергии в наземных стационарных и передвижных установках, эксплуатируемых во взрывоопасных зонах внутри и снаружи помещений.

Также соединители с номинальным током от 63А до 400А, встроенные в оболочку предназначены для питания сильноточного оборудования: генераторов, прессов, сварочных машин и т.д. Для данных разъемов применяются вилки кабельные СВР-Х-ВК номинальным током от 63А до 400А.

Условия эксплуатации

Соединители предназначены для работы в следующих условиях:

  • номинальные значения климатических факторов У5 и Т5 по ГОСТ 15543-70;

  • окружающая среда – взрывоопасная, содержащая смесь газа метана и угольной пыли с воздухом;

  • рабочее положение в пространстве – любое.

  • Исполнение по уровню и виду взрывозащиты – соединители линейные с маркировкой взрывозащиты РВ Exd[ia]I/1Ехd[ia]IIAT4, стационарные с маркировкой Exd[ia]IU/Ехd[ia]IIAU по ГОСТ Р 51330.0-99.

  • Взрывонепроницаемость соединителей обеспечивается: линейных соединителей – в соединенном состоянии; встраиваемых – в соединенном положении при установке их в изделие.

  • Степень защиты от пыли и влаги – IP67 по ГОСТ 14254-96 (МЭК 529-89).

  • Температура эксплуатации: от -60°С до + 50°С

Основные технические данные

Номинальный ток главной цепи соединителя, А Номинальное напряжение переменного тока, В главной цепи управления Частота, Гц Номинальный ток цепи управления, А Сечение основной жилы подсоединяемого кабеля, мм2 Стойкость
термическая (действующее значение за 0,2 с), А электродинамическая (амплитудное значение), А
До 63 1140 До 60 50
60
10 6; 10 2000 3800
Св. 63 до 250 16; 25; 35; 50; 70 4470 11500
Св. 250 до 320 50, 70, 95 8700 14900
Св. 320 до 400 70, 95, 120 8900 15100

Покрытие: искробезопасное, устойчивое к рабочим средам, ионизационному излучению. Материал корпуса оболочки: коррозионностойкий модифицированный алюминиево-кремневый, устойчивый к парам сероводорода и соляной кислоты, фрикционно искробезопасный.

Конструкция

Конструкция соединителей (электрическая блокировка) обеспечивает разъединение главных контактов после дистанционного отключения напряжения с этих контактов.

Механическая износостойкость соединителей составляет 6300 циклов (соединение и разъединение). Конструктивно соединитель СВР состоит из двух частей: вилки и розетки. Вилка состоит из металлического корпуса, в котором расположена пластмассовая деталь (изолятор вилки) со встроенными штырями из латуни следующих цепей: главной, цепи управления и заземления.

Розетка также состоит из металлического корпуса, в котором расположена пластмассовая деталь (изолятор розетки) со встроенными в него гнездами указанных выше цепей. В гнездах и пальцах предусмотрены устройства для подсоединения кабелей. Пластмассовые детали розетки и вилки запрессованы в металлические гильзы и закреплены в корпусах винтами. Цепи управления выполнены искробезопасными. Их места присоединения отгорожены от силовых цепей изоляционными перегородками, что обеспечивает расстояние до искроопасных цепей не менее 50 мм. Система электрической блокировки выполнена таким образом, что при разъединении вилки и розетки первыми размыкаются контакты главной цепи управления, затем контакты силовой цепи и последним размыкается заземляющий контакт.

Кабель уплотняется резиновым кольцом и кабельной муфтой. Специальная скоба предохраняет кабель от выдергивания и поворота. Соединяются вилка и розетка при помощи специальной гайки, которая устанавливается на корпусе и завинчивается специальным ключом. Для правильного сочленения вилки и розетки служат направляющие и указатели.

Опции и аксессуары

Соединители, встроенные в оболочку могут комплектоваться по требованию заказчика:

  • различными типоразмерами оболочек;

  • автоматическими выключателями (разных марок и номинальных токов);

  • переключателями ЕхGN (кулачковые, Ех- компонент, серий GN, ПП53, ПКУ или др.);

  • кабельными вводами (сталь, латунь, нержавеющая сталь, широкий диапазон вводимых кабелей);

  • световыми индикаторами (на различные напряжения, несколько видов цветов).

  • защитная крышка с цепочкой для предотвращения потери крышки.

Комплектность поставки

В комплект поставки входят:

  • соединитель линейный, встраиваемая вилка или встраиваемая розетка - 1 шт.

  • Специальные ключи для расчленения вилок или розеток - 1 экз.( на каждый соединитель)

К комплекту прилагается:

  • паспорт - 1 экз.;

  • руководство по эксплуатации на каждые 10 однотипных вилок или розеток, отправляемых в один адрес - 1 экз.

Структура условного обозначения

СВР-Х1-Х2-Х3

СВР - Соединитель Взрывозащищенный Рудничный

Х1 - Номинальный ток в амперах (63, 250, 320, 400)

Х2 - Конструктивное исполнение: Л – линейный;

ЛВ – линейная вилка; ЛР – линейная розетка;

ВВ – встраиваемый, вилка; ВР – встраиваемый, розетка;

ВДВ – встраиваемый, с дополнительным вводом, вилка;

ВС – вилка стационарная; РС – розетка стационарная;

РДК – розетка, с дополнительным вводом, кабельная;

ВК – вилка кабельная; РК – розетка кабельная

Х3 - Вид климатического исполнения (У5, Т5) по ГОСТ 15150

ТУ 3424-003-00213569-2007

Габаритные размеры соединителей

Рисунок Б.1 - Линейный (Л)
Таблица Б.1
Обозначение соединителей L D1 B A Масса, кг не более
СВР-63Л 465 121 121 121 12
СВР-250Л 608 140 148 148 18
СВР-320Л 680 168 168 174 22
СВР-400Л 800 170 170 176 23
Рисунок Б.2 - Встраиваемый (розетка ВР, вилка ВВ)
Таблица Б.2
Обозначение соединителей Размеры, мм Масса, кг не более
D1 D2 D3 D4 L1 L2 A B C
СВР-63ВВ
СВР-63ВР
121 98f9 116 95 90 346 121 121 15 10
СВР-250ВВ
СВР-250ВР
140 105f9 127 113 114 440 148 148 15 13
СВР-320ВВ
СВР-320ВР
168 150f9 164 146 113 476 174 168 22 18
СВР-400ВВ
СВР-400ВР
168 150f9 164 146 113 538 176 170 22 19
Рисунок Б.3 - Линейная и кабельная вилки (ЛВ и ВК), розетка кабельная (РК).
Таблица Б.3
Обозначение соединителей Размеры, мм Масса, кг не более
D1 B L A
CВР-63ЛВ,
CВР-63ВК,
CВР-63РК
121 86 290 121 7,5
СВР-250ЛВ,
СВР-250ВК,
СВР-250РК
140 148 360 148 12
СВР-320ЛВ,
СВР-320ВК,
СВР-320РК
168 174 395 174 11,5
СВР-400ЛВ,
СВР-400ВК,
СВР-400РК
170 176 455 176 12,5
Рисунок Б.4 - Линейная розетка (ЛР)
Таблица Б.4
Обозначение соединителей Размеры, мм Масса, кг не более
D1 B L A
СВР-63ЛР 121 86 285 121 7,5
СВР-250ЛР 135 148 360 148 8,5
СВР-320ЛР 170 170 395 174 11
СВР-400ЛР 170 170 455 176 11,5
Рисунок Б.5 - Стационарные вилка (ВС) и розетка (РС)
Таблица Б.5
Обозначение соединителей Размеры, мм Масса, кг не более
A Б A1 Б1 L
СВР-63ВС, СВР-63РС 150 120 130 80 192 3,5
СВР-250В, СВР-250РС 165 130 145 94 210 4,5
СВР-320ВС, СВР-320РС 200 170 176 112 218 6
СВР-400ВС, СВР-400РС 200 170 176 112 218 6
Рисунок Б.6 - Присоединительные размеры для установки стационарных вилок (ВС) и розеток (РС) в изделиях
Таблица Б.6
Обозначение соединителей Размеры, мм
D1 A Б
СВР-63РС, СВР-63ВС 98Н10 130 80
СВР-250РС, СВР-250ВС 105Н10 145 94
СВР-320РС, СВР-320ВС 150Н10 176 112
СВР-400РС, СВР-400ВС 150Н10 176 112

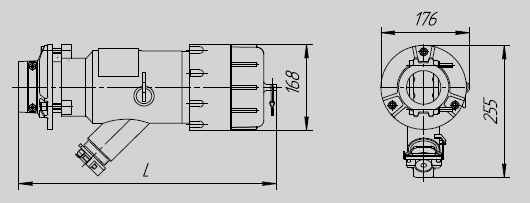

Рисунок Б.7 - Встраиваемый с дополнительным вводом вилка
Таблица Б.7
Обозначение соединителей L, мм Масса, кг не более
СВР-320ВДВ 486 19
СВР-400ВДВ 538 20
Рисунок Б.8 - Розетка с дополнительным вводом, кабельная (РДК)
Таблица Б.8
Обозначение соединителей L, мм Масса, кг не более
СВР-320РДК 405 13
СВР-400РДК 455 14

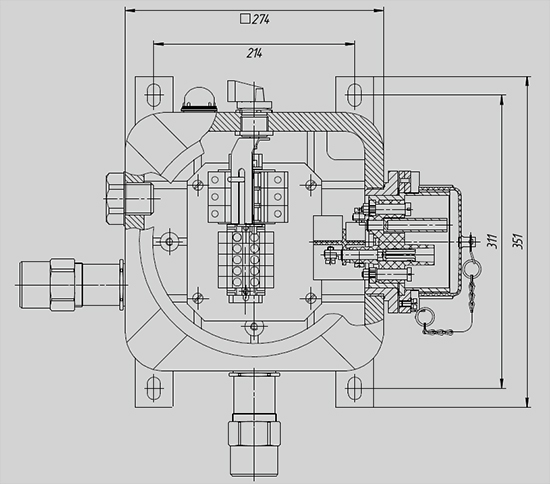

Соединитель с автоматическим выключателем и световым индикатором, встроенным в оболочку ОЭАА-ВЭЛ-IIB

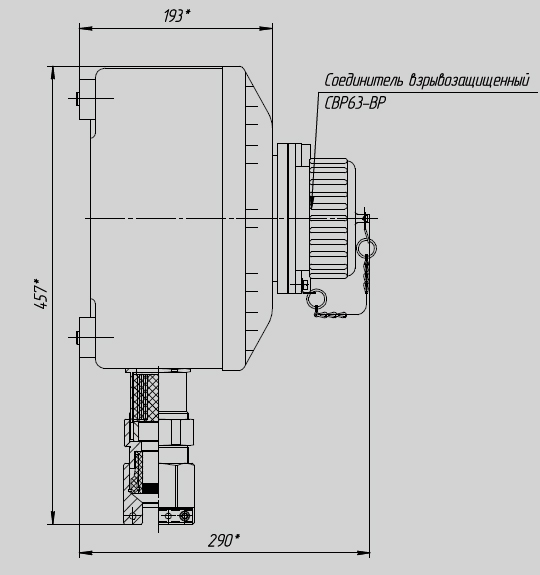

Соединитель с автоматическим выключателем и световым индикатором, встроенным в оболочку ОЭАА-ВЭЛ-IIC
