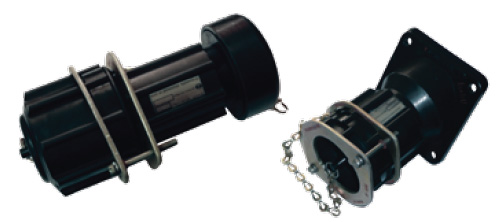

Соединители электрические взрывозащищенные серии ВВ и ВР, 2ExeIIT5 X

Назначение

Соединители предназначены для быстрого сочленения и расчленения отрезков кабельной сети, различных электрических агрегатов, установок и машин между собой и источников питания в наземных стационарных и передвижных электрических установках напряжением до 440 В постоянного тока и переменного тока частотой до 60 Гц.

Технические характеристики

Маркировка взрывозащиты: - для переносных соединителей - для стационарных соединителей	2ExeIIТ5 ExeIIU
Номинальное напряжение	до 440 В
Номинальный ток	до 400 А
Климатическое исполнение и категория размещения	В1
Температура эксплуатации	от минус 60°С до плюс 50°С
Уровень пылевлагозащиты	IP67
Относительная влажность воздуха при температуре 35°С	100%
Высота над уровнем моря	до 2000 м

Конструкция

Вилки и розетки состоят из следующих основных узлов:

крышки с уплотнением (и механизмом фиксации для розеток);
корпуса с контактами (и механизмом фиксации для вилок);
хвостовика;
цепи.

Вилки и розетки стационарные (панельные) не имеют хвостовика.

Разъемы имеют фиксирующее устройство, предотвращающее самопроизвольное разъединение. При этом фиксация в крайних положениях («открыто» - «закрыто») четкая и ясно ощутимая операция.

Комплектность поставки

В комплект поставки входят:

вилка или розетка - 1 шт.
Комплект колец (шайб) под уплотнение кабеля кабельных вилок или розеток (на каждую вилку или розетку),кроме соединителей на ток 16 А - 2 шт.

Комплект ЗИП резино-технических изделий на 10 наименований вилок или розеток кабельных:

уплотнение корпуса - 2 шт.
уплотнение кабеля - 4 шт.

Для панельных вилок или розеток:

уплотнение корпуса - 2 шт.
Специальные ключи для расчленения вилок или розеток (кроме соединителей на ток 16 и 25 А) - 2 шт.

К комплекту прилагается:

паспорт - 1 экз.;
инструкция по эксплуатации на каждые 10 однотипных вилок или розеток, отправляемых в один адрес - 1 экз.

Опции и аксессуары

Соединители, встроенные в оболочку могут комплектоваться по требованию заказчика:

различными видами и типоразмерами оболочек;
автоматическими выключателями (разных марок и номинальных токов);
переключателями ЕхGN (кулачковые, Ех-компонент, серий GN, ПП53, ПКУ или др.);
кабельными вводами (сталь, латунь, нержавеющая сталь, широкий диапазон вводимых кабелей);
световыми индикаторами (на различные напряжения, несколько видов цветов).
защитная крышка с цепочкой для предотвращения потери крышки.

Структура условного обозначения

В Х1Х2 Х3–Х4 – Х5 Х6 Х7 – Х8 В1 М

В – индекс, обозначающий взрывозащищенные исполнения соединителей

Х1 – Обозначение составных частей соединителя:

В – вилка

Р – розетка

Х2 – Исполнения по назначению:

К – кабельные (переносные)

П – панельные (стационарные встраиваемые)

Н – настенные (стационарные)

Х3 – Номинальный ток, А: 16, 25, 32, 40, 63, 160, 250, 400

Х4 – Число контактов: 1; 4 (3P + PE); 5(3P + N + PE) (в соответствии с таблицами)

Х5 – индекс, указывающий на наличие выключателя (указывается только для настенного исполнения):

А – автоматический выключатель,

GN – переключатель.

В том случае, если автоматический выключатель или переключатель не устанавливается, индекс не указывается.

Х6 – материал оболочки для встраивания соединителя:

П – пластик,

А – алюминий,

С – сталь,

Н – нержавеющая сталь.

Индекс указывается только для настенного исполнения.

Х7 – тип кабельного ввода и их количество. Индекс указывается только для настенного исполнения.

Х8 – наличие в комплекте ответной кабельной вилки или розетки:

1 – имеется;

0 – отсутствует.

Индекс указывается только для настенного исполнения.

В1 – климатическое исполнение и категория размещения по ГОСТ 15150

М – обозначение наличия электрической блокировки для пятиконтактных соединителей (наличие блок -контакта).

ТУ 3424-010-73671038-2005

Пример формулировки заказа:

Розетка панельная (стационарная встраиваемая) взрывозащищенного исполнения на номинальный ток 25 А, с числом контактов – 4, климатического исполнения В1:

Для внутрироссийских поставок:

«Взрывозащищенная розетка ВРП 25– 4-В1»

Для поставок на экспорт:

«Взрывозащищенная розетка ВРП 25– 4-В1, Экспорт, ТУ3424-010-73671038-2005»

Розетка настенная (стационарная) взрывозащищенного исполнения на номинальный ток 25 А, с чис- лом контактов - 4, климатического исполнения В1, встроенная в оболочку ОЭАП3,2, с одним кабельным вводом ВК-Л-ВЭЛ3-М20-Ехе:

Для внутрироссийских поставок:

«Взрывозащищенная розетка ВРН25–4 – П – (ВК-Л-ВЭЛ3-М20-Ехе)х1 - В1»

Для поставок на экспорт:

«Взрывозащищенная розетка ВРН25–4 – П – (ВК-Л-ВЭЛ3-М20-Ехе)х1 - В1, экспорт ТУ3424-010- 73671038 -2005»

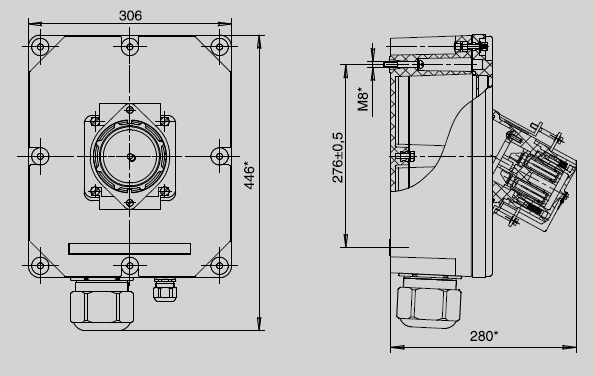

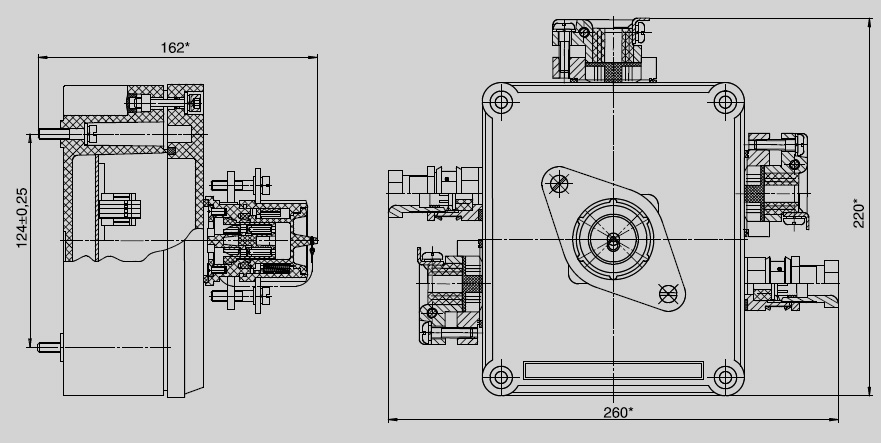

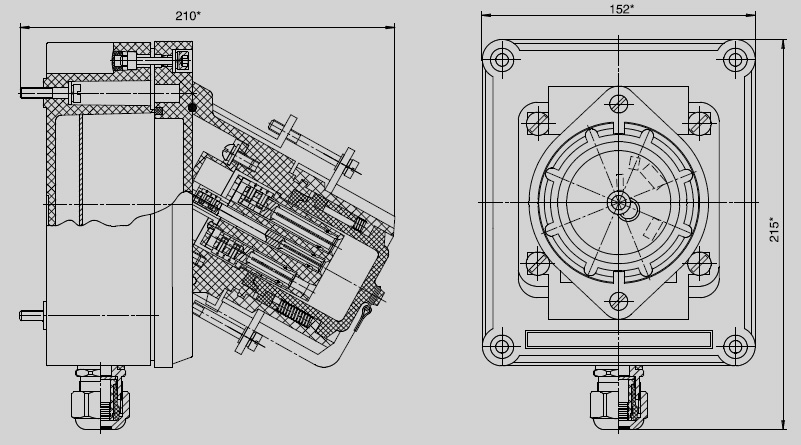

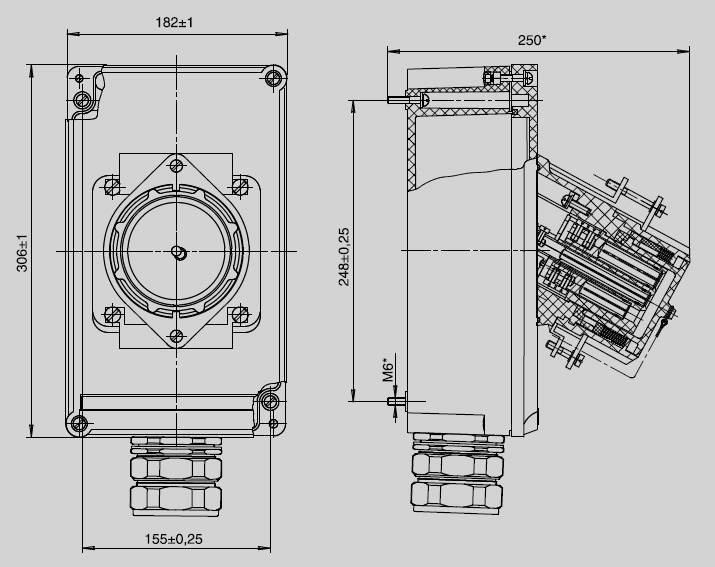

Габаритные, монтажные и установочные размеры

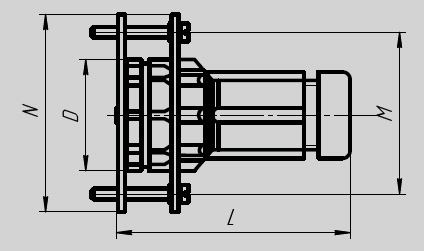

Розетки кабельные (переносные) ВРК

Типоисполнение соединителя	L, мм	Ø Д, мм	M, мм (для Ех)	N, мм (для Ех)	Масса, кг
ВРК 16 - 4В1	120_–2,.2	47_-0,74	90	110	0,11
ВРК 25 - 4В1	140	62_-1,9	90	110	0,30
ВРК 16 – 5В1М; BРК 40 – 4В1	180	78_-1,9	110	130	0,56
ВРК 32 – 5В1М; BРК 63 - 4В1	200	88_-2,2	110	130	0,71
ВРК 63 – 5В1М; BРК 160 - 4В1	242	109_-2,2	140	160	1,50
ВРК 250 – 1В1	200	88_-2,2	110	130	0,87
ВРК 400 – 1В1	242	109_-2,2	140	160	2,00

Вилки кабельные (переносные) ВBК

Типоисполнение соединителя	L, мм	Ø Д, мм	M, мм (для Ех)	N, мм (для Ех)	Масса, кг
ВВК 16 - 4В1	116_–2,.2	47_-0,74	90	110	0,10
ВВК 25 - 4В1	145	62_-1,9	90	110	0,32
ВВК 16 – 5В1М; ВBК 40 – 4В1	186	80_-1,9	110	130	0,54
ВВК 32 – 5В1М; ВBК 63 - 4В1	200	91_-2,2	110	130	0,72
ВВК 63 – 5В1М; ВBК 160 - 4В1	247	109_-2,2	140	160	1,43
ВВК 250 – 1В1	200	91_-2,2	110	130	1,15
ВВК 400 – 1В1	247	109_-2,2	140	160	2,00

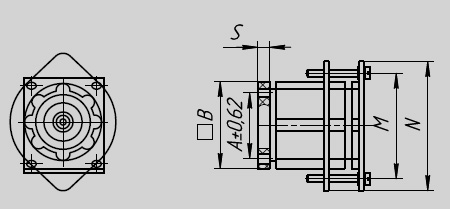

Розетки панельные (стационарные встраиваемые) ВРП

Типоисполнение соединителя	А, мм	S, мм	В, мм	Д, мм	Н, мм	Ød, мм	L, мм	M, мм (для Ех)	N, мм (для Ех)	Масса, кг не более
ВРП 16 - 4В1	40	5	52_-0,74	-	-	4,5^+0,3	66_-1,9	90	110	0,08
ВРП 25 - 4В1	62	8	80_-1,9	52_-1,9	83_-1,9	7^+0,36	113_-2,2	90	110	0,25
ВРП 16 - 5В1М ВРП 40 - 4В1	85	8	100_-2,2	70_-1,9	94_-2,2	7^+0,36	142_-2,5	110	130	0,50
ВРП 32 - 5В1М ВРП 63 – 4В1	90	10	112_-2,2	80_-1,9	100_-2,2	9^+0,36	155_-2,5	110	130	0,65
ВРП 63 - 5В1М ВРП 160 - 4В1	105		132_-2,5	99_-2,2	119_-2,2		165_-2,5	140	160	1,12
ВРП 250 - 1В1	90		112_-2,2	80_-1,9	100_-2,2		155_-2,5	110	130	0,88
ВРП 400 - 1В1	105		132_-2,5	99_-2,2	119_-2,2		165_-2,5	140	160	2,00

Вилки панельные (стационарные встраиваемые) ВВП

Типоисполнение соединителя	А, мм	S, мм	В, мм	Д, мм	Н, мм	Ød, мм	L, мм	Масса, кг не более
ВВП 16 - 4В1	40	5	52_-0,74	-	-	4,5^+0,3	70_-1,9	0,076
ВВП 25 - 4В1	62	8	80_-1,9	50_-1,6	73_-1,9	7^+0,36	130_-2,5	0,23
ВВП 16 - 5В1М; ВВП 40 – 4В1	85		100_-2,2	70_-1,9	94_-2,2		150_-2,5	0,48
ВВП 32 - 5В1М; ВВП 63 – 4В1	90	10	112_-2,2	79_-1,9	100_-2,2	9^+0,36	165_-2,5	0,70
ВВП 63 - 5В1М; ВВП 160 – 4В1	105		132_-2,5	99_-2,2	119_-2,2		185_-2,9	1,03
ВВП 250 – 1В1	90		112_-2,2	79_-1,9	100_-2,2		165_-2,5	0,85
ВВП 400 - 1В1	105		132_-2,5	99_-2,2	119_-2,2		185_-2,9	1,70
