Соединители электрические общепромышленные серии С

Назначение

Соединители предназначены для быстрого сочленения и расчленения отрезков кабельной сети, различных элементов электроустановок между собой и источниками питания в наземных стационарных и передвижных электроустановках напряжением до 660 В переменного тока частотой до 400 Гц и напряжением до 400 В постоянного тока. Выпускаются в нескольких исполнениях: прямые и панельные, на токи 16, 25, 40, 63, 160 А -4х контактные и 250, 400 А-одноконтактные.

Конструкция

Разъемы кабельного исполнения состоят из корпуса, крышки, механизма фиксации, контактной системы и хвостовика.

Разъемы панельного исполнения состоят из фланца крышки, механизма фиксации, контактной системы с изоляторами.

Разъемы имеют фиксирующее устройство, предотвращающее самопроизвольное разъединение. При этом фиксация в крайних положениях («открыто» - «закрыто») четкая и ясно ощутимая операция.

Технические характеристики

Номинальное напряжение: - переменного тока (до 400Гц) - постоянного тока	до 660 В до 400 В
Номинальный ток	до 400 А
Климатическое исполнение и категория размещения	В1
Температура эксплуатации	от минус 60°С до плюс 70°С
Уровень пылевлагозащиты	IР67

Основные электротехнические данные

Номинальный ток, А	Число контактов	Площадь сечения подсоединяемых жил, мм²	Максимальный диаметр отверстия для ввода кабеля, мм	Масса, кг, не более
16	4	1,5-2,5	16	0,16/0,10
25	4	4-6	23	0,34/0,25
40	4	6-16	33	0,64/0,47
63	4	16-25	38	0,81/0,65
160	4	50-95	56	2,1/1,1
250	1	120-150	38	1,15/0,87
400	1	240-400	56	2,00/2,00

Структура условного обозначения

Х1 Х2 –Х3 – Х4 В1 К

Х1 - тип соединителя:

В-вилка

Р-розетка

Х2 - исполнение по назначению:

К-кабельные (прямые)

П-панельные (стационарные встраиваемые)

Х3 - номинальный ток, А: 16, 25, 40, 63, 160, 250, 400

Х4 - число контактов: 1 или 4

К - индекс модернизации соединителей.

ТУ 3424-010-73671038-2005

Пример записи обозначения вилки кабельной из термопластичного материала на номинальный ток 25А, с числом контактов 4: «Вилка ВК25-4В1К».

Пример записи обозначения розетки стационарной из термопластичного материала на номинальный ток 25А с числом контактов 4: «Розетка РП25-4В1К».

Комплектность поставки

В комплект поставки входят: вилка или розетка -1 шт.

Комплект колец (шайб) под уплотнение кабеля кабельных вилок или розеток, кроме соединителей на ток 16 А - 2 шт.

Комплект ЗИП резино-технических изделий на 10 наименований вилок или розеток кабельных: - 1 компл.

Специальные ключи для расчленения вилок или розеток (кроме соединителей на ток 16 и 25 А) - 2 шт.

К комплекту прилагается:

Паспорт -1 экз.
Руководство по эксплуатации -1 экз.

Монтажно-установочные размеры вилок и розеток панельных

Тип	N	K	M	R	d
ВП25-4В1К, РП25-4В1К	62	56	62	28	М6-7Н
ВП40-4В1 К, РП40-4В1К	85	75	81	37,5	М6-7Н
ВП63-4В1К, РП63-4В1К, ВП250-1В1К, РП250-1В1К	90	85	91	42,5	М8-7Н
ВП160-4В1К, РП160-4В1К, ВП400-1В1К, РП400-1В1К	105	102	114	51	М8-7Н

Габаритные размеры соединителей

Кабельные соединители
Тип	Размеры, мм, не более		Масса, кг, не более
Тип	L	D	Масса, кг, не более
ВК 25-4/РК25-4	170/160	62	0,34
ВК 40-4/РК40-4	195/190	80/78	0,64
ВК 63-4/ВК 250-1	225	91	0,79/1,15
ВК 160-4/ВК400-1	305/294	109	1,25/2,0
РК 40-4	190	78	0,6
РК 63-4/РК 250-1	205/215	89	0,81/1,0
РК160-4/РК 400-1	250	109	2,1/2,0

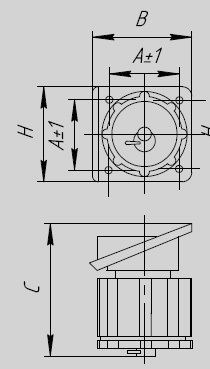

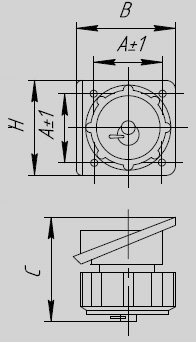

Панельные соединители

Тип	Размеры, мм, не более				Масса, кг, не более
Тип	C	B	H	A	Масса, кг, не более
ВП 25-4/РП 25-4	130/113	80	73	62	0,25/0,24
ВП 40-4/РП 40-4	152/148	100	94	85	0,45/0,47
ВП 63-4/ВП 250-1	171	112	100	90	0,65/0,87
ВП 160-4/ВП 400-1	190/180	136/132	119	105	1,0/1,7
РП 63-4/РП 250-1	155	112	100	90	0,62/0,86
РП160-4/РП 400-1	165	136	119	105	1,10/2,00

Масса в числителе - для линейных соединителей, в знаменателе - для панельных соединителей.

Габаритные, монтажные и установочные размеры

Соединители электрические силовые серии "С".
Соединители на ток 25, 40, 63, 16, 250, 400А
Монтажно-установочные отверстия для крепления на панелях вилок и розеток на ток от 25 до 400А.	ВП	РП	РК	ВК

Соединители на ток 16А.
Монтажно-установочные отверстия для крепления на панелях вилок и розеток на ток 16А.	ВП	РП	ВК	РК
