Взрывозащищенный зажим заземления ВЗЗ, 1ExdIICT6

Назначение

Взрывозащищенный зажим заземления с механическим разрывом цепи используется для снятия статического заряда и соединения цепи заземления цистерн и емкостей при погрузочных/загру- зочных операциях.

Особенности

Замыкание цепи происходит внутри корпуса зажима (в Exd оболочке), только после того, как он надежно подсоединен к пластине контура заземления. Это исключает образование электрической дуги между разъемом и пластиной контура заземления.

Технические характеристики

Вид взрывозащиты	1ExdIICT6
Установка	Зона1/зона2
Защита	IP66
Материал	Корпус из нейлона. Внешние контактные эле- менты из фосфористой меди, внутренние – из латуни
Ток I,А	20
Температура окружающей среды, °С	От -40 до +50/+60
Климатическое исполнение	УХЛ1 (по требованию УХЛ3, OM1, OM3, В2.1, T1, T3)
Размеры пластины контура заземления	Толщина 4 мм, ширина 7 мм min., длина 30 мм min.

Конструкция

Взрывозащищенный зажим заземления состоит из корпуса, внешней зажимной скобы, контактно- го элемента и кабельного ввода, обеспечивающего уплотнение кабеля заземления.

Комплектность поставки

В комплект поставки входят: Зажим заземления с кабельным вводом для не бронированного ка- беля.

Дополнительно заказывается: кабельный ввод для бронированного кабеля типа ВК-ВЭЛ2БМ-М32.

Структура условного обозначения

ВЗЗ-Х1-Х2

ВЗЗ – взрывозащищённый зажим заземления.

Х1 – индекс, указывающий на диапазон наружного диаметра подсоединяемого кабеля, без брани:

- 1 – для диаметра 10-14 мм;

- 2 – для диаметра 14-18 мм.

Х2 – вид климатического исполнения и категория размещения по ГОСТ 15150:

УХЛ1 (по требованию УХЛ3, OM1, OM3, В2.1, T1, T3)

Пример формулировки заказа:

Взрывозащищённый зажим заземления для подсоединения кабеля с наружным диаметром 10-14 мм, климатического исполнения УХЛ1:

ВЗЗ-1-УХЛ1

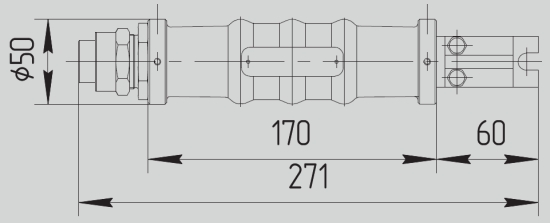

Габаритные размеры

Масса: не более 0,8 кг.
