Оболочки электротехнических аппаратов серии ОЭАП из пластика серии ОЭАМ из алюминия, ExeIIU и ExeIU/ExeIIU

Назначение

Оболочки предназначены для размещения в них электрооборудования и его элементов, а также для защиты от прикосновения обслуживающего персонала к электрическим частям встроенных в оболочки элементов электрооборудования и для защиты этих частей от влияния окружающей среды и механических воздействий.

Оболочки выполняются с маркировками взрывозащиты ExeIIU и ExeIU/ExeIIU. Оболочки с маркировкой ExeIU/ExeIIU предназначены для эксплуатации в поверхностных и подземных помещениях угольных шахт, а также во взрывоопасных зонах

Оболочки с маркировкой ExeIIU предназначены для эксплуатации во взрывоопасных зонах.

Оболочки с маркировкой взрывозащиты ExeIIU по ГОСТ Р 51330.0 выполняются из пластмасс, а оболочки с маркировкой взрывозащиты ExeIU/ExeIIU выполняются из алюминиевых сплавов.

Оболочки с маркировкой взрывозащиты ExeIU/ExeIIU должны применяться в изделиях, выполненных с маркировкой взрывозащиты РП ExеI и в изделиях с маркировкой взрывозащиты 2ЕхеII(T4-Т6) или 2ExedIIC(Т4-T6), а оболочки с маркировкой взрывозащиты ExeIIU только в изделиях с маркировкой взрывозащиты 2ЕхеII(T4-Т6) или 2ExedIIC(Т4-T6).

Условия эксплуатации

Оболочки предназначены для работы в следующих условиях:

номинальные значения климатических факторов - по ГОСТ 15150 и ГОСТ 15543.1;
температура окружающего воздуха - от минус 60°С до плюс 50°С;
верхнее значение относительной влажности воздуха 98±2% (с конденсацией влаги) при температуре 35±2°С с конденсацией влаги;
наибольшая высота над уровнем моря 4300 м.

Оболочки имеют высокую степень защиты от механических повреждений и выдерживают энергию удара 20Дж для оболочек с маркировкой взрывозащиты ExeIU/ExeIIU и 7 Дж для оболочек с маркировкой взрывозащиты ExeIIU; Конструкция обеспечивает степень защиты оболочки IP66.

Комплектность

Оболочки поставляются с набором крепежа для ее крепления.

Структура условного обозначения

ОЭА X1-X2 В1,5-Х3

ОЭА – Оболочка электротехнических аппаратов.

X1 – Материал оболочек

П - оболочка изготовленная из пластмасс;

М - оболочка изготовленная из металла (алюминиевого сплава);

X2 – Исполнение по ширине, длине и высоте, (мм):

1.1-75х90х53;

1.2-75х90х71;

2.1-90х152х53;

2.2-90х152х71;

3.1 -152x182x83;

3.2 -152x182x109;

3.3 -152x182x132;

3.4 -152x182x158;

4.1 -182x306x83;

4.2 -182x306x109;

4.3 -182x306x132;

4.4 -182x306x158;

4.5 - 182х366х109 - только для ОЭАП;

4.6 - 182х366х158 - только для ОЭАП;

4.7 - 400х250х150 - только для ОЭАП;

4.8 - 400х250х202 - только для ОЭАП;

5 - 306x366x155;

B1,5 – Климатическое исполнение и категория размещения по ГОСТ 15150.

X3 – Маркировка взрывозащиты:

ExellU - для оболочек из пластмасс (ОЭАП);

ExelU/ExellU - для оболочек из алюминиевого сплава (ОЭАМ).

ПИНЮ.301191.004 ТУ

Формулирование заказа

Пример записи обозначения пластмассовой оболочки с габаритными размерами исполнения 3.2 -(152x182x109)мм, (ширина х длина х высота), климатического исполнения и категории размещения В1,5, с маркировкой взрывозащиты ExellU при ее заказе:
Оболочка ОЭАП-3.2В1,5-ЕхеIIU. ПИНЮ.301191.004ТУ

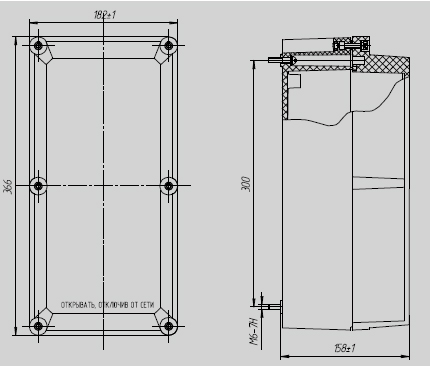

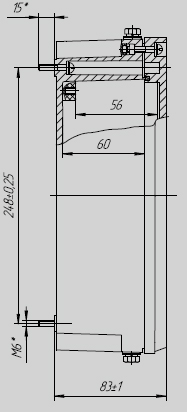

Чертеж

Обозначение	Масса, кг	Н, мм	h, мм
ОЭАП-1.1 В1,5-ExellU	0.26/td>	53	38
ОЭАП-1.2 В1,5-ExellU	0.32	71	56
ОЭАМ-1.1 В1,5-ExellU	0,5	53	38
ОЭАМ-1.2 В1,2-ExellU	0,6	71	56

ОЭАП-2.Х

Шифр исполнения	Н, мм	h*, мм	h₁*, мм	Масса, кг
ОЭАП-2.1 В1,5-ExelU/ExellU	53	42	38	0.44
ОЭАП-2.2 В1,5-ExelU/ExellU	71	60	56	0.51
ОЭАП-2.3 В1,5-ExelU/ExellU	66	42	38	0.46
ОЭАП-2.4 В1,5-ExelU/ExellU	84	60	56	0.53

ОЭАМ-2.Х

Шифр исполнения	Н, мм	h*, мм	h₁*, мм	Масса, кг
ОЭАМ-2.1 В1,5-ExelU/ExellU	53	42	38	0.7
ОЭАМ-2.2 В1,5-ExelU/ExellU	71	60	56	0.9
ОЭАП-2.3 В1,5-ExelU/ExellU	66	42	38	0.8
ОЭАМ-2.4 В1,5-ExelU/ExellU	84	60	56	1,0


	ОЭАП-3 со снятой крышкой	ОЭАМ-3 со снятой крышкой


ОЭАП-3.1, ОЭАМ-3.1	ОЭАП-3.2, ОЭАМ-3.2	ОЭАП-3.3, ОЭАМ-3.3	ОЭАП-3.4, ОЭАМ-3.4

Обозначение	Масса, кг	Обозначение	Масса, кг
ОЭАП-3.1 В1,5-ExelU	1.1	ОЭАM-3.1 В1,5-ExelU/ExellU	1.7
ОЭАП-3.2 В1,5-ExelU	1.3	ОЭАM-3.2 В1,5-ExelU/ExellU	2.0
ОЭАП-3.3 В1,5-ExelU	1.4	ОЭАM-3.3 В1,5-ExelU/ExellU	2.3
ОЭАП-3.4 В1,5-ExelU	1.6	ОЭАM-3.4 В1,5-ExelU/ExellU	2.5

ОЭАП-4.1


ОЭАП-4.2	ОЭАП-4.3	ОЭАП-4.4

Обозначение	Масса, не более
ОЭАП-4.1-В1,5-ExelU/ExellU	2.1
ОЭАП-4.2-В1,5-ExelU/ExellU	2.5
ОЭАП-4.3-В1,5-ExelU/ExellU	2.8
ОЭАП-4.4-В1,5-ExelU/ExellU	3
ОЭАП-4.5-В1,5-ExelU/ExellU	3.5
ОЭАП-4.6-В1,5-ExelU/ExellU	3.8


ОЭАП 4,5	ОЭАП 4,6

ОЭАП 4,7	ОЭАП 4,8

	ОЭАМ 4,1


ОЭАМ 4,2	ОЭАМ 4,3	ОЭАМ 4,4

Обозначение	Масса, кг
ОЭАМ-4,1 В1,5-ExelU/ExellU	3.4
ОЭАМ-4,2 В1,5-ExelU/ExellU	4.0
ОЭАМ-4,3 В1,5-ExelU/ExellU	4.3
ОЭАМ-4,4 В1,5-ExelU/ExellU	4.9

ОЭАП-5 масса не более 7кг

ОЭАП-5 масса не более 9кг
