Оболочки электротехнических аппаратов серии ОЭАН-ВЭЛ и ОЭАС-ВЭЛ из нержавеющей стали и конструкционной стали с антикоррозионным покрытием, ExeIIU
Назначение
Оболочки предназначены для размещения в них электрооборудования и его элементов, а также для защиты от прикосновения обслуживающего персонала к электрическим частям встроенных в оболочки элементов электрооборудования и для защиты этих частей от влияния окружающей среды и механических воздействий.
Особенности
-
Наличие внешних кронштейнов для удобства монтажа.
-
Возможность изготовления со смотровым окном.
-
Большой выбор типоразмеров оболочек.
-
Возможность изготовления с кабельными вводами, при этом их количество ограничивается только размерами стенок оболочек.
-
Предварительно установленная монтажная панель в оболочке, позволяет размещать в последней любой необходимое оборудование.
-
Дополнительная поддержка крышки на корпусе с помощью петель значительно облегчает монтаж.
-
Невыпадающий крепеж из нержавеющей стали.
-
Возможность изготовления оболочек с обогревом.
Технические характеристики
Маркировка взрывозащиты | ExeIIU |
Климатическое исполнение и категория размещения | В1,5 |
Температура эксплуатации | от минус 60°С до плюс 50°С |
Уровень пылевлагозащиты | IР66 |
Конструкция
Корпус и крышка выполнены из листа нержавеющей стали или конструкционной стали с антикоррозийным покрытием. Внутри оболочки установлена монтажная панель. В оболочке предусмотрены внутренний и внешний болты заземления.
Оболочки ОЭАН-ВЭЛ с маркировкой взрывозащиты ExеIIU выполнены из нержавеющего стального листового проката. Оболочки ОЭАС-ВЭЛ с маркировкой взрывозащиты ExеIIU выполнены из стального листового проката.
Комплектность поставки
В комплект поставки входят:
Оболочка -1 шт.
Руководство по эксплуатации -1 экз.
Паспорт -1 экз.
В случае установки кабельных вводов или засверливания отверстий, последние комплектуются заглушками.
Структура условного обозначения
ОЭАХ1-ВЭЛ-X2-Х3- ЕхеIIU-В1,5-ПИНЮ.301191.004ТУ, где:
ОЭА-ВЭЛ - Оболочка электротехнических аппаратов серии ВЭЛ;
Х1 – материал оболочки:
Н – нержавеющая сталь,
С – конструкционная сталь с антикоррозионным покрытием.
Х2 - типоразмер оболочки: 1.1, 1.2, 2.1, 2.2, 3.1, 3.2, 4.1, 4.2, 5.1, 5.2, 6.1, 6.2, 7.1, 7.2, 7.3, 8.1, 8.2, 8.3, 9.1, 9.2, 9.3, 10.1, 10.2, 10.3, 11.2, 11.3, 12.2, 12.3, 13.2, 13.3, 14.2, 14.3
Х3 - при наличии окна указывается индекс «О». При отсутствии окна – индекс не указывается.
ЕхеIIU - маркировка взрывозащиты;
В1,5 - Вид климатического исполнения коробок по ГОСТ 15150 ПИНЮ.301191.004 ТУ
При заказе оболочек с обогревом, дополнительно необходимо указывать в конце заказа слова «С ОБОГРЕВОМ».Оболочки до 6-го габарита включительно не имеют внутренней теплоизоляции, а комплектуются термочехлом.
Пример формулировки заказа:
Оболочка электротехнических аппаратов из нержавеющей стали повышенной надежности против взрыва с габаритными размерами (БхАхЗ) равными (150х180х134) мм, маркировкой взрывозащиты ExеIIU климатического исполнения В, категории размещения 1,5 без обогрева.
Для внутреннего рынка:«Оболочка ОЭАН-ВЭЛ-2.1-ExеIIU-В 1,5».
Для экспорта:«Оболочка ОЭАН-ВЭЛ-2.1-ExеIIU-В 1,5. Экспорт. ПИНЮ.301191.004 ТУ».

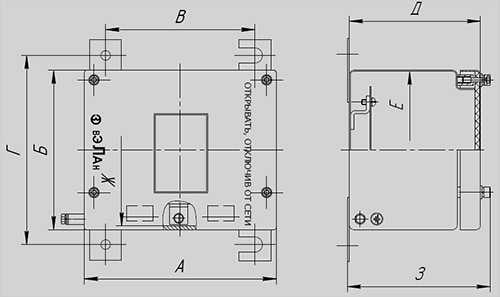

Габаритные, монтажные и установочные размеры
Типоразмер | Размеры, мм | Максимальный размер смотрового окна, мм | Масса, кг | |||||||
А | Б | В | Г | Д | Е | Ж | З | |||
ОЭАХ-ВЭЛ-1.1 | 174 | 174 | 134 | 204 | 123 | 172 | 172 | 134 | 60x60 | 4 |
ОЭАХ-ВЭЛ-1.2 | 174 | 174 | 134 | 204 | 200 | 172 | 172 | 211 | 60x60 | 5 |
ОЭАХ-ВЭЛ-2.1 | 180 | 150 | 140 | 178 | 123 | 148 | 178 | 134 | 60x30 | 3,5 |
ОЭАХ-ВЭЛ-2.2 | 180 | 150 | 140 | 178 | 200 | 148 | 178 | 211 | 60x30 | 4,5 |
ОЭАХ-ВЭЛ-3.1 | 240 | 174 | 200 | 204 | 123 | 172 | 238 | 134 | 120x60 | 5 |
ОЭАХ-ВЭЛ-3.2 | 240 | 174 | 200 | 204 | 200 | 172 | 238 | 211 | 120x60 | 6 |
ОЭАХ-ВЭЛ-4.1 | 280 | 190 | 240 | 217 | 123 | 188 | 278 | 134 | 160x50 | 5,5 |
ОЭАХ-ВЭЛ-4.2 | 280 | 190 | 240 | 217 | 200 | 188 | 278 | 211 | 160x50 | 6,5 |
ОЭАХ-ВЭЛ-5.1 | 240 | 240 | 200 | 267 | 123 | 238 | 238 | 134 | 120x60 | 7 |
ОЭАХ-ВЭЛ-5.2 | 240 | 240 | 200 | 267 | 200 | 238 | 238 | 211 | 120x60 | 8 |
ОЭАХ-ВЭЛ-6.1 | 380 | 220 | 320 | 247 | 123 | 216 | 376 | 134 | 160x60 | 9 |
ОЭАХ-ВЭЛ-6.2 | 380 | 220 | 320 | 247 | 200 | 216 | 376 | 211 | 160x60 | 10 |
ОЭАХ-ВЭЛ-7.1 | 392 | 215 | 352 | 242 | 123 | 211 | 388 | 134 | 160x60 | 10 |
ОЭАХ-ВЭЛ-7.2 | 392 | 215 | 352 | 242 | 200 | 211 | 388 | 211 | 160x60 | 11 |
ОЭАХ-ВЭЛ-7.3 | 392 | 215 | 352 | 242 | 300 | 211 | 388 | 311 | 160x60 | 12 |
ОЭАХ-ВЭЛ-8.1 | 360 | 360 | 320 | 387 | 123 | 356 | 356 | 134 | 200x160 | 14,5 |
ОЭАХ-ВЭЛ-8.2 | 360 | 360 | 320 | 387 | 200 | 356 | 356 | 211 | 200x160 | 16 |
ОЭАХ-ВЭЛ-8.3 | 360 | 360 | 320 | 387 | 300 | 356 | 356 | 311 | 200x160 | 17,5 |
ОЭАХ-ВЭЛ-9.1 | 392 | 393 | 352 | 422 | 123 | 388 | 388 | 134 | 200x160 | 18 |
ОЭАХ-ВЭЛ-9.2 | 392 | 393 | 352 | 422 | 200 | 388 | 388 | 211 | 200x160 | 21 |
ОЭАХ-ВЭЛ-9.3 | 392 | 393 | 352 | 422 | 300 | 388 | 388 | 311 | 200x160 | 24 |
ОЭАХ-ВЭЛ-10.1 | 786 | 392 | 746 | 422 | 123 | 388 | 782 | 134 | 200x320 | 32 |
ОЭАХ-ВЭЛ-10.2 | 786 | 392 | 746 | 422 | 200 | 388 | 782 | 211 | 200x320 | 35 |
ОЭАХ-ВЭЛ-10.3 | 786 | 392 | 746 | 422 | 300 | 388 | 782 | 311 | 200x320 | 38 |
ОЭАХ-ВЭЛ-11.2 | 510 | 510 | 450 | 540 | 200 | 506 | 506 | 211 | 200x200 | 38 |
ОЭАХ-ВЭЛ-11.3 | 510 | 510 | 450 | 540 | 300 | 506 | 506 | 311 | 200x200 | 40 |
ОЭАХ-ВЭЛ-12.2 | 780 | 510 | 720 | 540 | 200 | 506 | 776 | 211 | 200x300 | 45 |
ОЭАХ-ВЭЛ-12.3 | 780 | 510 | 720 | 540 | 300 | 506 | 776 | 311 | 200x300 | 50 |
ОЭАХ-ВЭЛ-13.2 | 950 | 650 | 890 | 680 | 200 | 646 | 946 | 211 | 300x500 | 50 |
ОЭАХ-ВЭЛ-13.3 | 950 | 650 | 890 | 680 | 300 | 646 | 946 | 311 | 300x500 | 55 |
ОЭАХ-ВЭЛ-14.2 | 1250 | 800 | 1190 | 830 | 200 | 796 | 1246 | 211 | 400x600 | 60 |
ОЭАХ-ВЭЛ-14.3 | 1250 | 800 | 1190 | 830 | 300 | 796 | 1246 | 311 | 400x600 | 67 |
