Устройство управления VIA-DU-20

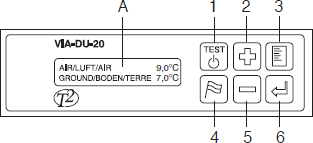

Панель управления

	A. Дисплей с подсветкой (отображает параметры и информацию о сбоях)
	1. Тест устройства управления и нагревателя
	2. Увеличение значения, следующий вариант настройки
	3. Меню параметров
	4. Выбор языка (D, GB, F, I — немецкий, английский, французский, итал.)
	5. Уменьшение значения, предыдущий вариант настройки
	6. Ввод значения

Технические характеристики

	Напряжение питания	230 В перем. тока, ±10%, 50/60 Гц
	Энергопотребление	Макс. 14 ВА
	Главное реле (обогрев)	Imax 4(1)A, 250 В, однополюсное, однопозиционное, «сухие» контакты
	Реле сигнализации	Imax 2(1)A, 250 В, однополюсное, однопозиционное, «сухие» контакты
	Точность переключения	±1 K
	Дисплей	DOT-матрица 2 x 16 символов

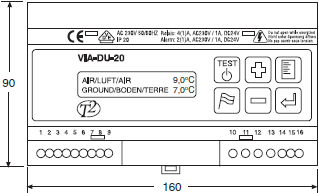

	Монтаж	DIN-рейка
	Материал корпуса	Норил
	Клеммы	0,5–2,5 мм2
	Степень защиты	IP20/Класс II (на панели)
	Вес	750 г
	Допустимая температура	0...+50°C
	Основные параметры
	Уставка температуры	0...+6°C
	Уставка влажности	Выкл./От 1 (влажно) до 10 (оч.влажно)
	Мин. время работы обогрева	Выкл./От 10 до 120 минут
	Мин. температура	Выкл./От –15°C до –1°C
	Предупреждение образования гололеда при дожде	Авто, прогноз погоды, нет
	Блокировка автоматики	Включена/выключена, BMS
	Параметры хранятся в энергонезависимой памяти.

Датчик температуры и влаги VIA-DU-S20

	Напряжение питания	8 В пост. тока (от устройства управления)
	Тип датчика	PTC
	Степень защиты	IP65
	Кабель датчика	5 x 0,5 мм2, ∅ 5,7 мм
	Длина кабеля датчика	15 м, можно удлинить до 50 м (5 x 1,5 мм2)
	Допустимая температура	30...+80°C

Установка датчика VIA-DU-A10 (см. в доп. товарах) необязательна, если для параметра “Freezing rain precaution” (Предупреждение образования гололеда при дожде) не выставлено значение “Local detection” (автоматическое определение).
