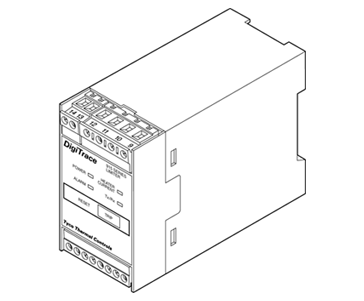

Ограничитель температуры HTC-915-LIM

DigiTrace HTC 915 LIM — компактный микропроцессорный ограничитель температуры, обеспечивающий защиту от перегрева. HTC 915 LIM имеет 2 реле: нормально закрытое реле управления (размыкается при превышении температуры над уставочной) и реле сигнализации. Ограничитель HTC 915 LIM выпускается в двух модификациях. Первая предназначена для совместной работы с контроллером HTC 915 CONT (системой управления Heat Trace). Уставочная температура этого устройства программируется с лицевой панели контроллера HTC 915 CONT и может быть задана в диапазоне от 50 до 450°C с шагом 1K. Вторая версия HTC 915 LIM имеет предварительно запрограммированную температуру срабатывания для классов температуры T1, T2, T3, T4 и T5 (см. таблицу внизу следующей страницы).

Эксплуатация

The DigiTrace HTC 915 LIM измеряет температуру с помощью 3 проводного датчика температуры Pt 100, подключаемого напрямую к ограничителю. Чтобы измерялась наибольшая температура, колба датчика Pt 100 должна быть смонтирована в соответствующем месте. При использовании датчика температуры для взрывоопасных зон (такого как MONI PT100 EXE) контроллер может измерять температуру во взрывоопасных зонах. Ограничитель также автоматически отслеживает обрыв, короткое замыкание или недопустимое сопротивление в цепи датчика температуры. В случае сбоя в цепи Pt 100 реле управления размыкается и включается аварийная сигнализация. Когда при нормальной работе температура повышается выше уставочной, реле управления размыкается. После срабатывания реле остается открытым, даже если температура вновь падает ниже уставочной. Сброс ограничителя производится вручную с лицевой панели HTC 915 LIM (необходимо нажать и удерживать в течение 2 с кнопку сброса) или с помощью реле сигнализации контроллера HTC 915 CONT (при использовании ограничителя совместно с контроллером). Сброс можно также произвести с помощью входа для удаленного управления на контроллере HTC 915 CONT или с помощью программы DigiTrace Supervisor.

Контроль

При использовании ограничителя совместно с контроллером DigiTrace HTC 915 CONT, вы получаете полнофункциональную систему контроля и управления, измеряющую широкий диапазон параметров, включая температуру, напряжение, мощность обогрева, число включений контактора, время наработки, сопротивление нагрузки, ток нагрузки и ток утечки на землю. Для проверки целостности системы контроллер может быть запрограммирован на периодическую проверку греющих кабелей, сигнализируя техперсоналу при обнаружении проблем в системе электрообогрева. Дополнительные выходы сигнализации есть на контроллере (более подробная информация приведена в описании контроллера).

Допуск временного перегрева

Ограничитель DigiTrace HTC 915 LIM может быть настроен таким образом, чтобы превышение температуры над уставочной не вызывало его срабатывания. В этом случае устройство измеряет ток нагрузки и допустит временный перегрев только в том случае, когда ток нагрузки нулевой. Допуск временного перегрева следует использовать только в особых случаях, таких как обогрев системы внешним источником тепла или при пропарке трубопроводов/оборудования.

Монтаж

DigiTrace HTC 915 LIM может использоваться как отдельный модуль с фиксированной заранее запрограммированной температурой срабатывания, а также вместе с котроллером DigiTrace HTC 915 CONT. Пластиковый корпус, монтируемый на DIN рейку, предназначен для использования только в нормальных зонах. Пользовательский интерфейс HTC 915 CONT включает все функции, необходимые для облегчения настройки и интеграции ограничителя.

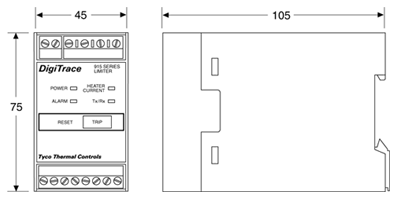

Размеры

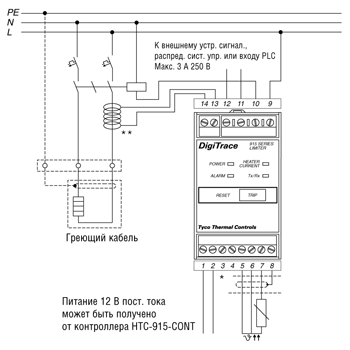

Схема подключения

* Подключение для совместной работы с HTC 915 CONT. Контроллер на схеме не показан. Более подробная информация представлена в инструкции по монтажу. ** Датчик является дополнительным компонентом и не входит в комплект поставки.

Назначение клемм ограничителя Цифровой общий (от HTC 13) +12 В пост. тока вход. (от HTC 14) RX данные (от HTC 15 ) TX данные (к HTC 16) Датчик температуры 1 source Датчик температуры 1 sense Датчик температуры 1 common Оплетка Выход реле управления Выход реле управления Выход реле сигнализации Выход реле сигнализации Вход тока нагрузки (от внешнего трансформатора) Вход тока нагрузки (от внешнего трансформатора)
