Серия 506-001

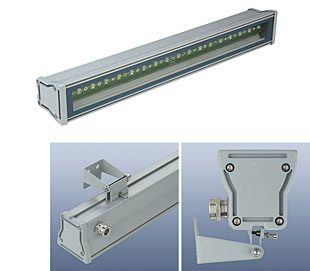

Линейный светильник наружного и внутреннего освещения
с симметричным узконаправленным светораспределением





Размеры

Светильник выпускается с различными вариантами светораспределения :
без оптики -120°--
С оптикой:
узкий симметричный -10°--
широкий симметричный - 35°--
овальный - 45°-x15°-.

Конструкция
Материалы и технология изготовления
Корпус светильника изготовлен из алюминиевого профиля, окрашенного порошковой краской серого цвета. Торцевая крышка - изготовлена из алюминиевого сплава методом литья под давлением, окрашена в цвет корпуса светильника. На несущую плату установлены 2 либо 4 светодиодные линейки по 10 светодиодов. На обратной стороне несущей платы установлен блок питания светодиодных линеек. Крепежный кронштейн из стали, окрашен в цвет изделия. Закаленное стекло с силиконовым уплотнением.

Особенности конструкции
Серия ПБУ 506 - 001представляет собой группу светотехнических изделий на базе полупроводниковых светодиодных ламп. Все светодиоды смонтированы на 2-х или 4-х печатных платах с алюминиевым основанием и предусматривают установку стандартной вторичной оптики (линз). Линзы выполнены из оптически прозрачного материала, имеют значения КПД по световому потоку не менее 80%. Линзы обеспечивают для светодиодов четыре типа кривой силы света:
- узкую, значение полного угла 10°--
- среднюю, значение полного угла 20°--
- широкую, значение полного угла 40°--
- овальную, позволяет получить узкую равномерную полоску света.
Для монтажа линзы используется специальный держатель. Держатель выполнен из поликарбоната.


Установка и подключение
Крепежный кронштейн обеспечивает установку на вертикальные, горизонтальные и наклонные поверхности и регулировку направления светового луча в широком диапазоне углов. Подключение кабеля - к клеммной колодке через уплотнительный ввод (максимальный диаметр кабеля 9мм). Максимальное сечение жил кабеля 4 мм2.
МощностьЛамподержательМодельАртикулВес, кг.
Светодиодный светильник
1*35 Вт - ПБУ 506-35*1-1200СВ-С00004003,2
1*36 Вт ПБУ 506-36*1-1200-RGB-DMXСВ-С00004963,2
1*27 Вт ПБУ 506-27*1-900-RGB-DMXСВ-С00004953
1*27 Вт ПБУ 506-27*1/40-900СВ-С00004083,2
1*45 Вт ПБУ 506-45*1/40-1500СВ-С00004093,2
1*18 Вт ПБУ 506-1x18-600-RGB-DMXCB-C00003323

При выборе источника света следует обратить внимание на возможность использования выбранной лампы со светильником. Если в таблице лампа отсутствует — необходимо уточнить возможность использования данной лампы у авторизованного продавца СВЕТОН.

Области применения

- архитектурная и художественная подсветка
- декоративное освещение
